第3節　硝酸分解によるリサイクル

　東京工業大学の久保内ら^{1) 2)} は、ケミカルリサイクルを目的として、エポキシ樹脂として3種類、硬化剤として3種類の組み合わせで、化学構造の影響について検討した。その結果、処理条件はDDM（ジアミノジフェニルメタン）硬化ビスフェノールF型エポキシ樹脂では80℃、4mol/lの硝酸水溶液で約400時間であった。抽出化合物の結果からC-N結合の開裂とニトロ化が明確となった。

　また、東京工業大学の久保内ら^{3) 4)}は、より効率的に高付加価値のリサイクル材を得ることを目的とし、原料樹脂を粉砕して分解時間を短縮する方法、分解後の抽出物の分子量分布のピークに着目し検討した。　その結果、処理条件は、板状試験片より粉砕して粒径1mmまたは、0.3mm以下、80℃、4mol/lの硝酸水溶液とした。板上試験片150時間から粉砕試験片では50時間に大幅に短縮できた。高分子量側のピークに対応した成分でのリサイクル材が力学特性と熱的特性に優れることが分かった。

　また、東京工業大学の海和ら⁵⁾ は、臭素化エポキシ樹脂の硝酸によるケミカルリサイクルの可能性を検討した。　その結果、ﾌﾟﾘﾝﾄ基板に含まれる臭素化エポキシの有効利用、臭素化エポキシへのケミカルリサイクルの可能性を明確にした。難燃剤として活用が見込めることを明らかにした。

　また、東京工業大学の久保内ら⁶⁾ は、エポキシ樹脂の硝酸分解ケミカルリサイクルにおける硝酸のリサイクル利用を目的とし検討した。その結果、硝酸消費効率を68.7%に減少できた。

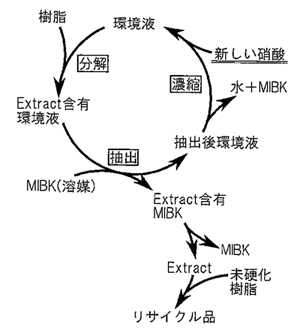

リサイクル品の作製と分解液(硝酸) のリサイクル方法 ⁶⁾

参考文献

• 1) 仙北谷英貴，山本秀朗，党偉栄，久保内昌敏，津田健，"エポキシ樹脂のリサイクル性に及ぼす樹脂および硬化剤の化学構造の影響"，ネットワークポリマー，vol.23，no.4，p.178（2002）
• 2) 海和普史，仙北谷英貴,久保内昌敏，山本秀朗，党偉栄，津田健，"エポキシ樹脂のリサイクル性に及ぼす樹脂および硬化剤の化学構造の影響"，第52回ネットワークポリマー講演討論会講演要旨集，p.68（2002）
• 3) 久保内昌敏，仙北谷英貴，八巻孝介，津田健，"硝酸を用いたエポキシ樹脂リサイクル材の特性に及ぼす分解生成物分子量の影響"，ネットワークポリマー，vol.25，no.3，p.147（2004）
• 4) 仙北谷英貴，八巻孝介，久保内昌敏，津田健，"エポキシ樹脂のリサイクル性に及ぼす樹脂および硬化剤の化学構造の影響"，第52回ネットワークポリマー講演討論会講演要旨集，p.129（2003）
• 5) 海和普史，酒井哲也，久保内昌敏，津田健，"臭素化エポキシ樹脂の硝酸によるケミカルリサイクルの検討"，第55回ネットワークポリマー講演討論会講演要旨集，p.133（2005）
• 6) 久保内昌敏，梅田勇,青木才子，酒井哲也，"エポキシ樹脂の硝酸分解ケミカルリサイクルにおける硝酸のリサイクル利用"，第60回ネットワークポリマー講演討論会講演要旨集，p.133（2005）
